単結晶
ハーフカットセル採用

NER120M345J-MB

公称最大出力
345W
モジュール変換効率
20.5%

製品特徴

Selective Emitter
(SE)構造採用

セル内の抵抗損失を低減し、電流値が増加します。

9本バスバー 採用

バスバーを9本に増やすことで、抵抗損失を低減させ出力を向上しました。

ハーフカットセル

従来セルを二分割したハーフカットセルにより、発電時の温度上昇が大幅に抑制されます。

ARコート

ARコートを施すことにより反射光を軽減する効果があることを確認しています。

PERCモジュール

暑さに強いので夏もしっかり発電します。

9本のマルチバスバー

バスバーを9本に増やし、インタコネクタには9本のラウンドワイヤーを採用。フィンガー間隔を狭め、抵抗損失を低減させ出力を向上させました。また丸型のインタコネクタにより、インタコネクタ上で反射された光の一部をセル側へ二次反射させることができるため、より多くの光を取り込むことができます。

従来のセルとハーフカットセル9本バスバーの図
従来品バスバーの図
マルチバスバーの図

ハーフカットセル

従来のセルを2分割したハーフカットセルを採用。
1ストリング当たりの電流値を少なくすることで配線の発熱による電力ロスを軽減しました。同時に温度係数が向上し高温環境下の発電能力が向上しました。

従来のセルとハーフカットセルの図

製品仕様

型式 NER120M345J-MB
公称最大出力(Pmax) 345W
公称最大出力動作電流(Imp) 9.86A
公称最大出力動作電圧(Vmp) 34.99V
公称短絡電流(Isc) 10.54A
公称開放電圧(Voc) 41.76V
モジュール変換効率 20.5%
最大過電流保護定格 20A
最大システム電圧 1500VDC
公称質量 18.7kg
公称サイズ W996mm×H1689mm(±3mm)×D35mm
セル枚数 120枚(6×10+6×10)
セルサイズ/ セル種類 単結晶 158.75mm×79.375mm
機械的耐荷重 積雪荷重:5400Pa(表面/風圧荷重含む)
風圧荷重:2400Pa(裏面)

※仕様は予告なく変更になる場合がございます。ご了承ください。

製品外観・寸法

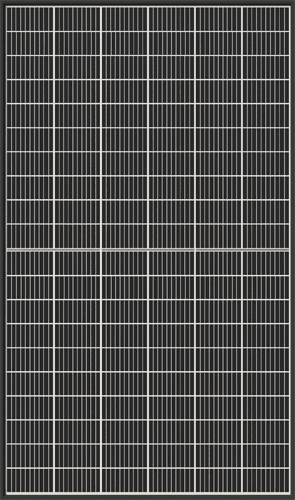

外観のイメージ画像

保証体制

製品保証12年
リニア出力保証25年
経済損失補償10年

当社では製品や出力保証に加え、モジュールに不具合が発生した場合もカバーする、独自の保証制度を設けています。品質へのあくなきこだわりがあるからこそ、充実した保証体制にてお客様の安心を守り続けることができるのです。

※ネクストエナジー製モジュールは、製品保証(12年)、性能保証(リニア出力25年)に加えて、経済損失補償(10年)も備えております。
