両面発電太陽電池モジュール
NER144M410J-
MBD
- 公称最大出力
- 410W
- モジュール変換効率
- 20.0%
製品特徴

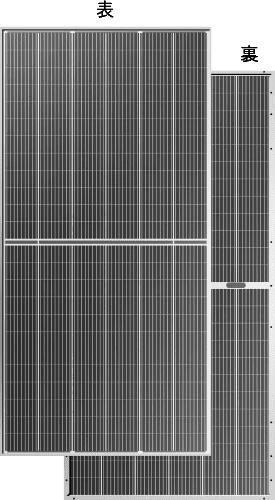

両面発電
太陽電池モジュール
裏面の受光状況により
実発電量が向上します。
9本バスバー 採用
バスバーを9本に増やすことで、抵抗損失を低減させ出力を向上しました。
ハーフカットセル
従来セルを二分割したハーフカットセルにより、発電時の温度上昇が大幅に抑制されます。
ARコート
（表面のみ）
ARコートを施すことにより反射光を軽減する効果があることを確認しています。
PERCモジュール
暑さに強いので夏もしっかり発電します。
両面発電太陽電池モジュール
耐久性の高い特殊強化ガラスを使用。発電性能を持ちながら屋根建材としても高いパフォーマンスを発揮します。
| 裏面出力条件（裏面側出力÷表面側出力） | 0% | 5% | 10% | 15% | 20% | 25% |
|---|---|---|---|---|---|---|
| 公称最大出力（Pmax） | 410W | 431W | 451W | 472W | 492W | 513W |
- ※裏面の出力条件は、受光量に左右されます。裏面の受光は空気中の散乱光と地面からの反射光によるもので、受光量は設置角度、天気、地面の素材や色彩に左右されます。
- ※記載された数値は参考値であり、5％～25％の出力向上を確約するものではございません。
9本のマルチバスバー
バスバーを9本に増やし、インタコネクタには9本のラウンドワイヤーを採用。フィンガー間隔を狭め、抵抗損失を低減させ出力を向上させました。また丸型のインタコネクタにより、インタコネクタ上で反射された光の一部をセル側へ二次反射させることができるため、より多くの光を取り込むことができます。
ハーフカットセル
従来のセルを2分割したハーフカットセルを採用。
1ストリング当たりの電流値を少なくすることで配線の発熱による電力ロスを軽減しました。同時に温度係数が向上し高温環境下の発電能力が向上しました。
製品仕様
| 型式 | NER144M410J-MBD |
|---|---|
| 公称最大出力（Pmax） | 410W（許容差0～＋3％） |
| 公称最大出力動作電流（Imp） | 9.64A |
| 公称最大出力動作電圧（Vmp） | 42.54V |
| 公称短絡電流（Isc） | 10.26A（許容差±4％） |
| 公称開放電圧（Voc） | 50.08V（許容差±2％） |
| モジュール変換効率 | 20.0% |
| 最大過電流保護定格 | 20A |
| 最大システム電圧 | 1500VDC |
| 公称質量 | 25.0kg |
| 公称サイズ | W1005mm×H2037mm（±3mm）×D30mm |
| セル枚数 | 144枚（6×12+6×12） |
| セル種類 | 単結晶 |
| 機械的耐荷重 | 積雪荷重：5400Pa（表面／風圧荷重含む） 風圧荷重：2400Pa（裏面） |
※仕様は予告なく変更になる場合がございます。ご了承ください。

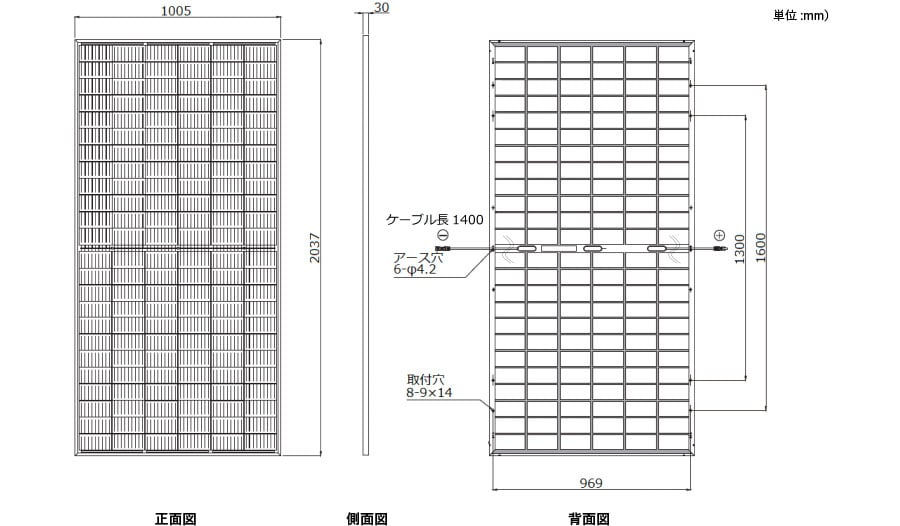

製品外観・寸法
保証体制
当社では製品や出力保証に加え、モジュールに不具合が発生した場合もカバーする、独自の保証制度を設けています。品質へのあくなきこだわりがあるからこそ、充実した保証体制にてお客様の安心を守り続けることができるのです。
※ネクストエナジー製モジュールは、製品保証（12年）、性能保証（リニア出力30年）に加えて、経済損失補償（10年）も備えております。
