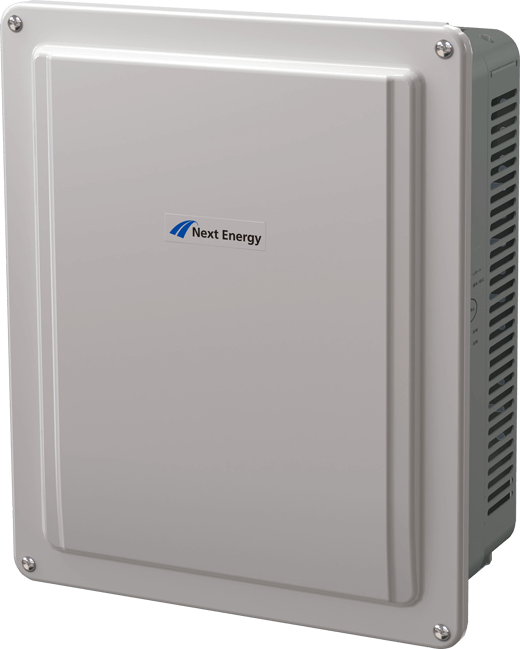

屋外マルチストリング型PCS
〈標準仕様〉
〈標準仕様〉
SPSM-Eシリーズ
SPSM-554E-NX
SPSM-444E-NX
SPSM-444E-NX
- 電力変換効率
- 96.5%
- 定格容量
- SPSM-444E-NX4.4kW
SPSM-554E-NX5.5kW
※力率1.0/0.95時共通
製品特徴
標準仕様
許容短絡電流は1回路あたり
最大15A。狭小屋根モジュールとの
組み合わせに最適です。
CISPR11 第6.2版
基準への適合品
JET認証を受けた不要輻射の
少ない装置です。
高い品質と
安心の国内製
日本の環境に最適な
高品質の国内生産です。
低日射時も高い効率で
変換可能
曇りなどの低日射時でも
高い変換効率をキープします。
15年製品保証・充実の
アフターサービス
採用
全国47拠点のネットワークで万が一のトラブルにも迅速に対応します。
遠隔出力制御システム
対応

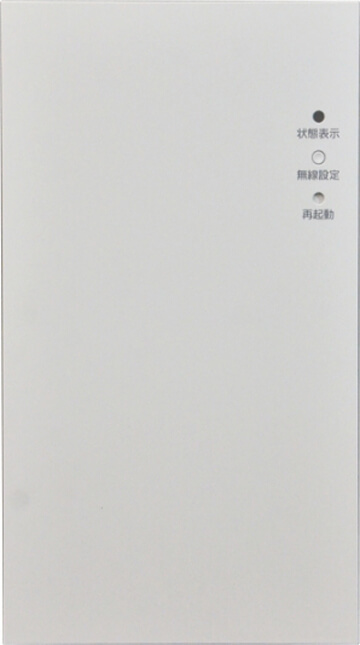

別売りの電力計測制御ユニットとの接続により、遠隔での出力制御が
可能です。
マルチストリング型とは？
ストリング（太陽電池モジュールを直列で配線したもの）ごとにMPPT制御を行います。
東・西・南の3面設置のような複数の方位に太陽電池モジュールを設置する時や太陽電池モジュールの直列枚数が異なる場合におすすめです。
日射量の変化に対応
優れたMPPT制御
一般的なパワーコンディショナでは動作が遅いMPPT制御も、当社製品では追従応答の最適化を自動で行うことで素早く対応が可能。モジュール枚数に合わせた最適動作点学習機能もあり、より多くの発電量を得ることができます。
製品仕様
| 型式 | SPSM-444E-NX | SPSM-554E-NX | |
|---|---|---|---|
| 定格容量 | 4.4kW | 5.5kW | |
| 入力 | 回路数 | 4回路／4MPPT | |
| 定格入力電圧 | DC330V | ||
| 入力運転電圧 | DC40V～450V | ||
| 最大入力動作電流 | 11A/1入力 44A/4入力合計 | ||
| 最大許容短絡電流 | 15A/1入力 60A/4入力合計 | ||
| 出力 | 定格出力電圧 | AC202V（単相2線式 ただし連系は単相3線式） | |
| 定格出力周波数 | 50Hz/60Hz | ||
| 定格出力電流 | 23.0Arms | 28.7Arms | |
| 電力変換効率 | 96.5% （定格入力電圧 DC330V 入力時、JIS C8961による） |
||
| 絶縁方式 | トランスレス方式 | ||
| 自立運転機能 | 主回路方式：電圧型電圧制御方式、 定格容量：1.5kVA、 定格出力電圧：AC101V（50Hz／60Hz） |
||
| 遠隔出力制御機能 | 対応 ※別途必要となる機器あり | ||
| 外形寸法（幅×高さ×奥行） | W430 × H528 × D207（mm） | ||
| 質量 | 約19kg（本体のみ）、約22kg（取付板含む） | ||
| 消費電力 | 非発電時：1W未満（50VA未満） 発電時：0W/0VA |
||
| 単独運転検出機能 | 能動方式：ステップ注入付周波数フィードバック方式 受動方式：電圧位相跳躍検出方式 |
||
| 動作温度範囲 | 20℃～＋50℃（日中に直射日光が当たらないこと） | ||
| 湿度 | 95％以下（ただし、結露・氷結なきこと） | ||
※仕様は予告なく変更になる場合がございます。ご了承ください。
